恒昌洗礦機專網專講螺旋選礦機的結構和分選過程
    螺旋選礦機的結構如圖1所示。它是把一個溜槽繞垂直軸線彎曲成螺旋狀而做成的，螺旋有3～5圈，固定在垂直的支架上，螺旋槽的斷面為拋物線或橢圓的一部分，槽底在縱向(沿礦流流動方向)和橫向(徑向)均有一定的傾斜度。由第二圈開始，大約在槽底中間部位設有重產物排料管(共4～6個)，排料管上部裝有截料器，它能攔截重礦物流使之進入排礦管排出，截料器的兩個刮板壓緊在槽面上，且其中的可動刮板可以旋轉用來調節兩刮板間張口角度大小，從而調節重礦物的排出量，如圖2所示。為提高重產物的質量，在槽內緣設有若干個加水點，稱為洗滌水，它由中央水管經過閥門給入槽內緣。
    分選時，礦漿自槽上部勻礦器沿槽寬均勻給入，礦漿在沿槽流動過程中發生分層，重礦物進入底層，并在各種力的綜合作用下向槽的內緣運動；輕礦物則在快速的回轉運動中被甩向外緣。于是，密度不同的礦粒即在槽的橫向展開了分帶，如圖3所示。沿槽內緣流動的重礦物被截料器攔截，通過排料管排出，由上方第一至第二個排料管得到的重產物質量最高，以下重產物質量降低。槽內緣所加洗滌水把重產物夾雜的部分輕礦物沖向外緣，有利于提高精礦的質量。尾礦則由最下部槽的末端排出。

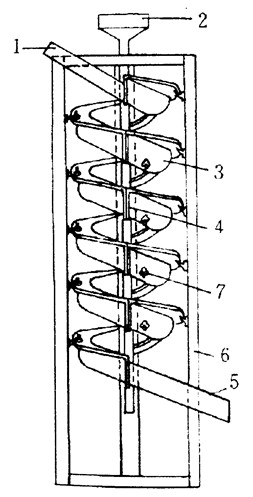

                                                                     圖1螺旋選礦機
                                 1—給礦槽；2—沖洗水導槽；3—螺旋槽；4—螺旋槽連接法蘭；
                                            5—尾礦排出溜槽；6—機架；7—重礦物排出管口

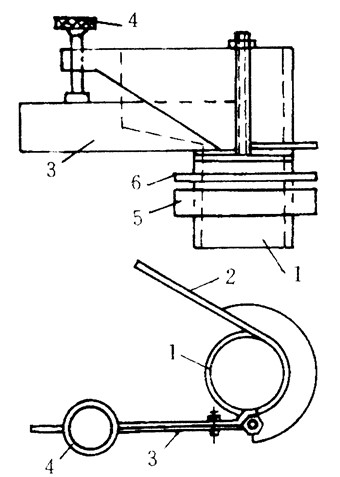

                                                                           圖2截料器
                             1—排料管；2—固定刮板；3—可動刮板；4—壓緊螺釘；5—螺母；6—墊圈

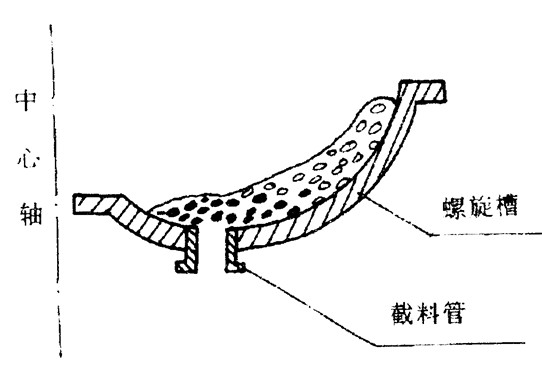

                                                              圖3礦粒在螺旋槽內的分帶
                                                   (黑色顆粒表示重礦物，白色為輕礦物)
